Descriere

Parametrii tehnici

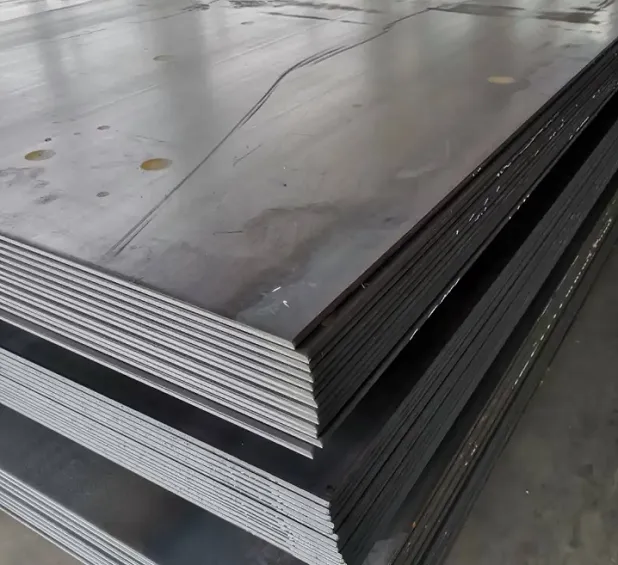

Plăcile ASME SA516 Gr.70 sunt plăci de oțel pentru recipiente sub presiune cu temperatură medie și joasă realizate din oțel carbon în conformitate cu standardele ASME. Această placă de oțel are o valoare mare de rezistență la impact cu crestături și nu este predispusă la rupere fragilă. Deoarece este utilizat pentru fabricarea carcasei recipientelor sub presiune, plăcile de oțel carbon ASME SA516 de gradul 70 trebuie să aibă performanțe bune de îndoire și sudură la rece, plasticitate și duritate bune și rezistență pe termen scurt sau pe termen lung la temperaturi ridicate, astfel încât containerul să poată rezista. presiune și temperatură mai ridicate. Această placă de oțel este, de asemenea, rezistentă la uzură și poate fi utilizată în medii dure de lucru.

TS este disponibil în plăci pentru recipiente sub presiune din oțel carbon ASME SA516 Gr.70 în diferite grosimi, lățimi și lungimi pentru a se potrivi unei game largi de aplicații.

Specificația plăcii vasului sub presiune aSME SA516 Gr.70

Specificații:ASTM A516/ASME SA516

Nota:Gr.70

Material:Otel carbon

Grosime:5 mm-200mm

Lăţime:1500 mm-2500mm

Lungime:4 m-12m sau după cum este necesar

Fabricare:Laminat la cald

Condiție:Laminat, normalizat, stins, calit etc.

Termeni de plată:T/T, L/C

Timpul de livrare:Conform cantității necesare

Compoziția chimică (%) a plăcii recipientului sub presiune ASME SA516 Gr.70

COMPOZIȚIE CHIMICĂ (%)
C, max	T Mai mică sau egală cu 12,5 mm [0,5 in.]		0.27
	12,5 mm [0,5 in.]		0.28
	50 mm [2 inchi]		0.30
	100 mm [4 in.]		0.31
Mn	T Mai mică sau egală cu 12,5 mm [0,5 in.]	Analiza căldurii	0.85-1.20
		Analiza produsului	0.79-1.30
	T>12,5 mm [0,5 in.]	Analiza căldurii	0.85-1.20
		Analiza produsului	0.79-1.30
P, max			0.025
S, max			0.025
Si	Analiza căldurii		0.15-0.40
	Analiza produsului		0.13-0.45
Cr, max	Analiza căldurii		0.30
	Analiza produsului		0.34
Ni, max	Analiza căldurii		0.40
	Analiza produsului		0.43
Lu, max	Analiza căldurii		0.12
	Analiza produsului		0.13
Cu, max	Analiza căldurii		0.40
	Analiza produsului		0.43
Ti, max	Analiza căldurii		0.03
	Analiza produsului		0.04
V, max	Analiza căldurii		0.03
	Analiza produsului		0.04
Nb, max	Analiza căldurii		0.02
	Analiza produsului		0.03
B, max	Analiza căldurii		0.0010
	Analiza produsului		0.0015

Analiza chimică a plăcilor de cazan din oțel carbon ASTM A516/ASME SA516 Gr.70 este împărțită în două tipuri: unul este analiza termică, în care fiecare căldură de oțel trebuie testată pentru carbon, mangan, fosfor, sulf, crom, nichel, molibden, cuprul, vanadiul și determinarea elementelor de niobiu; celălalt este analiza produsului finit, unde probele sunt prelevate din aceeași parte a probei de tracțiune sparte sau a probei de tracțiune tăiate pentru analiza produsului finit.

proprietățile mecanice ale plăcii recipientului sub presiune ASME SA516 Gr.70

PROPRIETĂȚI MECANICE
Grosimea, mm	Rezistența la tracțiune, MPa	Limita de curgere, MPa	alungire (%)	-30 grade AKV transversal (J)	Duritate
Standard	450-585	260 min	23 min	34 min	200 HB, max
8	476-530	307-350	27-36	108-289	143-155
90	475-540	312-369	31-38	91-256	163-187

toleranța de grosime a plăcii vasului sub presiune aSME SA516 Gr.70

Grosimea, mm	Toleranță de grosime, mm
Grosimea, mm	1500 Mai mic sau egal cu W<1800	1800 Mai mic sau egal cu W<2100	2100 Mai mic sau egal cu W<2400	2400 Mai mic sau egal cu W<2500
5.0	0.8	0.8	0.8	0.8
5.5	0.8	0.8	0.8	0.8
6.0	0.8	0.8	0.8	0.8
7.0	0.8	0.8	0.8	0.8
8.0	0.8	0.8	0.8	0.8
9.0	0.8	0.8	0.8	0.8
10.0	0.8	0.8	0.8	0.8
11.0	0.8	0.8	0.8	0.8
12.0	0.8	0.8	0.8	0.9
14.0	0.8	0.8	0.9	0.9
16.0	0.8	0.8	0.9	0.9
18.0	0.8	0.8	0.9	1.0
20.0	0.8	0.8	0.9	1.0
22.0	0.9	0.9	1.0	1.1
25.0	1.0	1.0	1.0	1.2
28.0	1.1	1.1	1.1	1.3
30.0	1.2	1.2	1.2	1.4
32.0	1.3	1.3	1.3	1.5
35.0	1.4	1.4	1.4	1.6
38.0	1.5	1.5	1.5	1.7
40.0	1.6	1.6	1.6	1.8
45.0	1.7	1.8	1.8	2.0
50.0	1.8	2.0	2.0	2.3
55.0	2.0	2.2	2.2	2.5
60.0	2.3	2.4	2.4	2.8
70.0	2.5	2.6	2.6	3.0
80.0	2.8	2.8	2.8	3.3
90.0	3.0	3.0	3.0	3.5
100.0	3.3	3.3	3.5	3.8
110.0	3.5	3.5	3.5	3.8
120.0	3.8	3.8	3.8	3.8
130.0	4.0	4.0	4.0	4.0
140.0	4.3	4.3	4.3	4.3
150.0	4.5	4.5	4.5	4.5
160.0	4.8	4.8	4.8	4.8
180.0	5.4	5.4	5.4	5.4
200.0	6.0	6.0	6.0	6.0

Toleranță la lățime și lungime pentru plăci forfecate ASME SA516 Gr.70 (T mai mic sau egal cu 40 mm)

Toleranță de lungime numai pentru plăci de frezat universale ASME SA516 Gr.70 (t Mai mică sau egală cu 65 mm)

Dimensiune, mm		Toleranță la lățime și lungime, mm
Lungime	Lăţime	T<10		10 Mai mic sau egal cu T<16		16 Mai mic sau egal cu T<25		25 Mai mic sau egal cu T Mai mic sau egal cu 50
Lungime	Lăţime	W	L	W	L	W	L	W	L
4000 Mai mic sau egal cu L<6000	1500 Mai mic sau egal cu W<2100	13	19	16	22	19	25	22	32
4000 Mai mic sau egal cu L<6000	2100 Mai mic sau egal cu W Mai mic sau egal cu 2500	14	22	17	24	21	29	25	35
6000 Mai mic sau egal cu L<9000	1500 Mai mic sau egal cu W<2100	13	25	16	29	19	32	22	38
6000 Mai mic sau egal cu L<9000	2100 Mai mic sau egal cu W Mai mic sau egal cu 2500	14	25	17	32	22	35	25	38
9000 Mai mic sau egal cu L Mai mic sau egal cu 1200	1500 Mai mic sau egal cu W<2100	13	32	16	35	19	38	22	41
9000 Mai mic sau egal cu L Mai mic sau egal cu 1200	2100 Mai mic sau egal cu W Mai mic sau egal cu 2500	14	32	19	35	22	38	25	48

toleranță la lățime laminată pentru plăci de freza universală ASME SA516 Gr.70 (T mai mică sau egală cu 400 mm)

Latime, mm	Toleranta latime, mm
Latime, mm	T<10	10 Mai mic sau egal cu T<16	16 Mai mic sau egal cu T<25	25 Mai mic sau egal cu T<50	50 Mai mic sau egal cu T Mai mic sau egal cu 200
1500 Mai mic sau egal cu W Mai mic sau egal cu 2500	8	10	11	13	14

Există două metode de producție pentru plăcile recipientelor sub presiune ASME SA516 Gr.70: una este realizată din bobină după derulare și forfecare, iar plăcile astfel produse nu pot avea suduri îmbinate; celălalt sunt plăci laminate la cald.

Tratament termic al plăcilor pentru recipiente sub presiune ASME SA516 Gr.70

Conform standardului ASME SA516, plăcile de oțel cu o grosime mai mică sau egală cu 40 mm [1,50 in.] sunt de obicei furnizate în stare de rulare și pot fi supuse unor tratamente termice, cum ar fi normalizarea, reducerea tensiunii și normalizarea plus efort. alinare;

Plăcile de oțel cu o grosime mai mare de 40 mm [1,50 in.] trebuie normalizate. Normalizarea poate rafina boabele și uniformiza distribuția carburilor, înlătură stresul intern al materialului, reduce duritatea materialului, îmbunătățește duritatea, îmbunătăți performanța la temperatură scăzută și îmbunătățește performanța globală;

Când grosimea este mai mică sau egală cu 40 mm și testul de impact este necesar pentru placa de oțel, placa de oțel trebuie normalizată, cu excepția cazului în care clientul solicită ca tratamentul de normalizare să nu fie efectuat.

ASME SA516 Gr.70Neste o placă de oțel obținută după normalizarea ASME SA516 Gr.70, care îndeplinește cerințele standardului ASTM A516/ASME SA516, satisface pe deplin nevoile de petrol și gaze care conțin sulf și hidrogen, reduce coroziunea sulfului și hidrogenului, reduce întreținerea echipamentelor și crește durata de viață a echipamentelor. Acest tip de placă de oțel are rezistență bună la impact, performanță de sudare, rezistență la oboseală, rezistență puternică la hidrogen sulfurat și toleranță dimensională bună și calitatea suprafeței.

Aplicații ale plăcii de vas sub presiune aSME SA516 Gr.70

Plăcile ASME SA516 Gr.70 sunt plăci de oțel pentru recipiente sub presiune care sunt utilizate pe scară largă în sectoarele petroliere, chimice, centrale electrice, cazane și alte sectoare.
