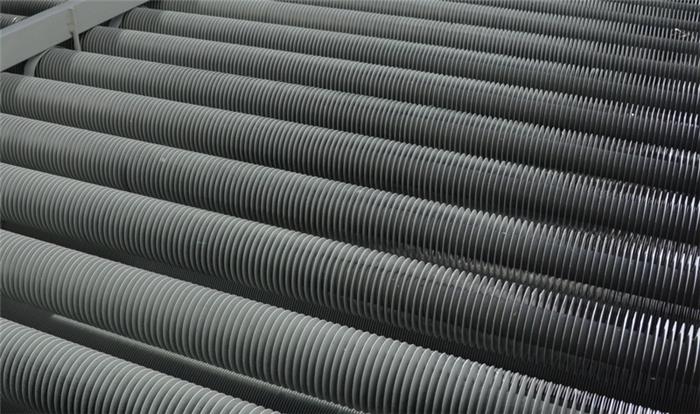

Tuburi sudate cu cilindru solid, sudate, realizate prin înfășurarea elicoidală a benzii de fin pe muchia în jurul circumferinței tubului și sudarea continuă a benzii de fin cu tubul. utilizarea efectului cutanat al curentului de înaltă frecvență și a efectelor de proximitate, încălzirea suprafeței oțelului și a țevii de oțel, până la starea de plastic sau topire, în banda de înfășurare sub o anumită presiune Sudura în fază solidă finalizată. Banda de fin este ținută sub tensiune și închisă lateral, deoarece este format în jurul tubului, asigurând astfel că banda este în contact cu suprafața tubului.
Poate fi folosit pentru practic orice aplicație de transfer de căldură și este potrivită în mod special pentru aplicații la temperaturi înalte, la presiuni înalte, cu temperaturi ridicate la partea fină. Aripile pline pot fi furnizate cu aripioare mai groase decât aripioarele zimțate, care pot constitui un factor important atunci când se ocupă cu medii extrem de corozive sau erozive.
Tuburile din aripioare spiralate sudate (tuburi de fin) sunt componente de transfer termic foarte eficiente. Zona de transfer de căldură a tuburilor optice (țevi) de câteva ori sau mai mult, transfer de căldură îmbunătățit, reducerea rezistenței la curgere, reducerea consumului de metale, îmbunătățind astfel economia și fiabilitatea operațională a echipamentului de transfer termic. În prezent, tuburile elicoidale (spirale) de înaltă frecvență au fost utilizate pe scară largă și au fost utilizate pe scară largă într-o gamă largă de produse chimice, electrice, metalurgice, petrochimice, cazane, materiale de construcții, textile, protecția mediului,
Tuburi disponibile / materiale pentru țevi pentru tuburi cu filet:
material fin: oțel carbon, oțel rezistent la coroziune, oțel inoxidabil, oțel aliat, cupru
forme de sudare sub formă de nervuri reale: dinți reali, dinți deschiși (tuburi sertizate)
materiale utilizate în general:
Gama de alimentare a tuburilor de bază (țevi) (tub de bază): oțel carbon ASTM A 179, ASTM A 192, ASTM A 210 Gr. A1, ASTM A 210 Gr. C, ASTM A 106 Gr. B
Oțel slab aliat ASTM A 209 T1, ASTM A 213 / A 199 T11 / T12, ASTM A 213 / A 199 T22, ASTM A 213 / A 199 T5, ASTM A 213 / A 199 T9, ASTM A 335 P1 / A 161 T1 , ASTM A 335 P11 / P12 / A 200 T22, ASTM A 335 P22 / A 200 T22, ASTM A 335 P5 / A 200 T5, ASTM A 355 P9 / A 200 T9
Oțel inoxidabil ASTM A 213 / A 312 TP 304l, ASTM A 213 / A 312 TP 304L, ASTM A 213 / A 312 TP 321, ASTM A 213 / A 312 TP 316, ASTM A 213 / A 312 TP 316L, ASTM A 213 / A 312 TP 347, ASTM A 213 / A 312 TP 316Ti, ASTM A 289 / A 790 UNS S 31803, ASTM B 677 Aliaj 904L
Nichel ASTM B 161 Ni 200, ASTM B 161 Ni 201
Cupru tuburi
Procesul de fabricație generală: Banda de fin este sudată continuu și înfășurată spiral pe un tub gol. Și tubul și aripioarele sunt lipite împreună prin tehnica de sudare cu rezistență înaltă.
Producem atât tub de oțel sudat, solid, cât și zimțat, din oțel sudat. Și, de asemenea, toate tuburile de sudură spirală ar putea fi îndoite în mijlocul sau la capătul tuburilor de lame, numite tuburi de păr.
SA192 Țevi din oțel carbon fără sudură, tuburi de aripă sudată cu rezistență înaltă, cu aripioare solide sau sertizate
Servicii suplimentare pentru tuburile de aripioare elicoidale solide:
Dispozitiv de alimentare de ieșire pentru mașină de sudura de înaltă frecvență: 200 KW sau 300 KW
Calitatea tubului cu spirală fină de rezistență la înaltă frecvență este asigurată prin teste hidrostatice sau pneumatice și prin încercări de tracțiune pentru a verifica legătura mecanică dintre tubul gol și materialele de fin.
Criterii de acceptare: STANDARDUL INTERNAȚIONAL PENTRU DIMENSIUNI, TOLERANȚE ȘI ÎNCERCĂRI ALE FINITEI DE SUSPENDARE CU REZISTENȚĂ DE ÎNALTĂ FREQUENȚĂ sau condițiile de livrare (TDC) ale clienților.
Verificare vizuală: părți nedorite ale finelor, pagube fină după finisare, poluare cu cupru, lacrimi, înveliș etc.
Verificarea dimensională: înălțimea fină, spațierea fină, înclinarea fină, ondularea fină, lungimea porțiunii cu nervuri și a nervurilor etc.
Controlul de îndoire: ovalitate, grosime și reducere a suprafeței.
Acoperire: exterioară - Grundul de oxid fosfat de zinc roșu și inhibitorul de coroziune volatil (VCI) în formă de tabletă solubil în apă.
Finisare finală: Bevel (30 ~ 35degree)
Starea livrării: Capetele tubului sunt tăiate pătrate, freze libere, uscate la interior și curățate cu aer curat, acoperite cu lac pe ambele capete ale tuburilor sudate elicoidale. Desicanții sunt introduși în fiecare pachet și pentru transportul continental.
Documentația include certificatele QAP, WPS, PQR & WPQ, certificatele de fabricație a materiilor prime, rezultatele inspecțiilor și probelor de testare și certificatul de garanție al producătorului.
Aplicații:
Tuburile de sârmă de sudare cu rezistență la înaltă frecvență sunt utilizate pe scară largă în încălzitoare, schimbătoare de căldură, boilere, economizatoare, preîncălzitoare, răcitoare, căldură, încălzitoare etc.
SA192 Țevi din oțel carbon fără sudură, tuburi de aripă sudată cu rezistență înaltă, cu aripioare solide sau sertizate
Specificații:
O gamă largă de materiale de fină și tuburi ar putea fi combinații disponibile.
Elemente generale Materiale populare ASTM Materiale
Materialul tubului de bază
Oțel carbon, oțel aliat, oțel rezistent la căldură,
Oțel inoxidabil etc.
10, 20, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9,00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304 / 304L / 304H, TP409 / 410, TP316 / 316L, TP321 / 321L, TP347H, T11, T22, T91 etc.
Material de finisaje
Oțel carbon, oțel aliat, oțel rezistent la căldură,
Oțel inoxidabil etc.
Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304 / 304L, TP316 / 316L, TP321 / 321L etc.
Suplimentare:
(1) Procedeu de sudare a tubului pentru îmbinarea a 2 tuburi.
(2) Sunt disponibile inele de distanțare (material: oțel).
(3) O parte este aripioarele plane solide, iar cealaltă este aripioarele sertizate, 2 tipuri de fin pe același tub.
Avantaj competitiv:
Avem mai mult de 10.000 de metri pătrați atelier, incluzând 4 linii de finisare cu sudură de înaltă frecvență ERW, capacitate de producție zilnică de aproximativ 40 de tone;
Planul nostru de asigurare a calității pentru tuburile din oțel cu spirală de sudură de înaltă frecvență. (2.1) Controlul materiilor prime pentru ambele tuburi simple și aripioare. (2.2) În procesul de control cu rapoarte, cum ar fi WPS, PQR & WPQ; încercarea nedistructivă de încercare și tracțiune, etc. (2.3) Controlul inspecției finale cu rapoarte (verificare vizuală și dimensională etc.).
Tubul fin de sudare cu rezistență la înaltă frecvență este extins integral pentru suprafața maximă pentru a obține eficiență. Raportul de transfer termic al tubului de finisaj de sudură cu înaltă frecvență este de aproximativ 8-9 ori mai mare decât alte tuburi simple.
Acest tip de tuburi de sârmă sudată sudată este o unitate integrată singulară, care elimină rezistența și pierderile la contactul termic. Temperatura generală a tubului până la 800 de grade pentru aripioarele din oțel murdar; Oțelurile cu conținut scăzut de carbon, care rezistă până la 475 grade, reprezintă cea mai comună alegere.
