Tuburi H / dublu H (TIPURI ", Double S")
Oțelul H Perele de aripioare din oțel paralel sunt rezistente sudate la suprafața tuburilor de unică presiune (conducte) în condiții foarte atent controlate. Mașina de sudat cu scop de construcție asigură o indexare foarte precisă de-a lungul întregii lungimi a țevilor și o atașare paralelă exactă.

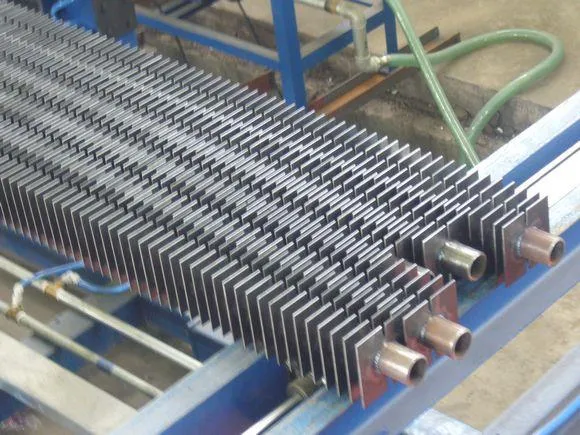

Dublu H h, dublu tub H / dublu H
O dezvoltare a versiunii tubulare unice, proiectul "Double H" are aripioare de oțel sudate pe două tuburi în același timp. Pentru aplicații cu gaze mai curate, utilizarea "Double H" poate reduce numărul de suporturi necesare datorită rigidității sale inerente.
Tuburi de fund H / HH
Aplicație Este utilizat pe scară largă pentru schimbătorul de căldură, aer condiționat, frigider, economizor
Și alte părți din industria căldurii.
Material de țeavă de bazăCarbon oțel, oțel aliat, aluminiu sau inox
Material de aripioareCarbon oțel, oțel aliat sau inox
Tipul țevii de bazăSamă, sudată
Tip de finsH, HH
OD de țevi de bază15mm-219mm
WT de țevi de bază1.5-6mm
Înălțimea finelor8mm-30mm
WT de fins0.5mm-3.0mm
Pitch de aripioare2.0mm-20mm
Lungimea suprafeței necompletate conform solicitării clientului.
Lungimea tuburilor cu aripioare ≤ 23m
Tuburi de fund H / HH.
cerere
Este utilizat pe scară largă pentru schimbătorul de căldură, aer condiționat, frigider, economizor
și alte părți ale industriei de căldură.
Material de țeavă de bază Carbon & oțel aliat, sau inoxidabil
Material de aripi Carbon & oțel aliat
Tipul țevii de bază Seamlesss, Sudat
Tipul de aripioare H sau Double H
OD de țevi de bază 15mm-219mm
WT de țevi de bază 1,5-6mm
Înălțimea aripilor 8mm-30mm
WT de aripioare de 0.6mm-3.0mm
Punct de aripi de 2,5mm-20mm
Lungimea suprafeței goale, conform solicitării clientului.
Lungimea tuburilor cu nervuri ≤23m
Configurațiile
Ca ghid general, distanțarea centrelor de tuburi (conducte) este de obicei în intervalul de 2-3 ori tuburile (țevile) O / Dia.
. tuburi (țevi) O / Dia. [OD] mm - 31,8 până la 57,2
. tuburi (conducte) Lungime [L] Metri - Până la și inclusiv 18 metri maximum
. Centre verticale [V] mm - 65-133
. Centrele orizontale [H] mm - 65 la 178
. Fin Grosime [t] mm - 2.0, 2.5, 3.0 (anumite forme de fin pot fi materiale de 1,5 mm grosime)
. Densitatea fină [P] mm - minim 10 mm, adică 100 de fină pe metru (FPM)
. Forma fină - peste 75 de forme de fin ca standard, cu noi forme de fin dezvoltate continuu.
Formele de aranjare subțire sunt produse pentru a se potrivi aplicației de proiectare acolo unde este posibil.
Tuburi de bază (țevi) Material
De obicei, carbon, Corten, oțeluri slab aliate.
Tubul calității / tipului poate fi răsuit la rece fără sudură [CDS], finisat la cald fără sudură [HFS], rezistență electrică sudată [ERW].
Fin Material
Oțelul de oțel laminat la cald [HR4], oțelurile rezistente la coroziune, adică Corten.
Proces de fabricație
Aripioarele pătrată sau rectangulară sunt sudate pe una sau două tuburi de bază din oțel. Noi numim H și HH sau Doule H Fin Tubing.
Aplicații
1. economizoare;
2. schimbătoare de căldură;
3. Boilere marine.
Diametrul tubului de bază 25mm-73mm
Grosimea peretelui tubului de bază 3,0mm-6,0mm
Fin grosime 1.5mm-4.0mm
Fin pitch 9.0mm-30.0mm
Înălțimea finului 15.0mm-45.0mm
Material tub de bază: oțel inoxidabil, oțel carbon, aliaj, nichel etc.
Material fin: oțel carbon, oțel inoxidabil, aliaj etc.
