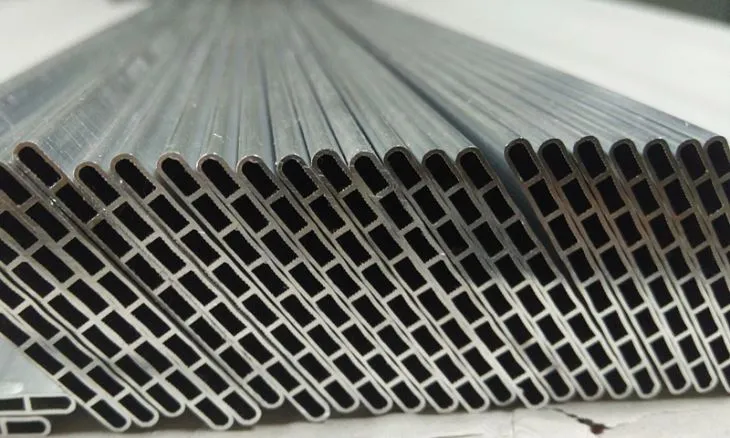

Tuburile MPE, numite și tuburi plate din aluminiu cu flux paralel, sunt un nou tip de material de radiator de înaltă eficiență fabricat prin tehnologia micro-canal. Tuburile au canale mici și o grosime a peretelui foarte subțire și au forma unui tub plat, care poate crește eficient zona de disipare a căldurii și poate îmbunătăți eficiența transferului de căldură. Conținutul său tehnic este foarte mare, iar producția sa este extrem de dificilă. Înălțimea secțiunii transversale, în general, nu depășește 3,5 mm, grosimea peretelui plan nu depășește 0.45 mm, lățimea minimă poate fi de 12 mm și are în general 12 până la 16 găuri.
La sfârșitul secolului al XX-lea și începutul secolului al XXI-lea, pentru protecția mediului, noi agenți frigorifici ecologici au fost forțați să fie utilizați în sistemele de aer condiționat auto. Pentru a se adapta la această schimbare de politică, țările au dezvoltat schimbătoare de căldură cu micro-canale, care sunt utilizate în prezent în toate sistemele de aer condiționat auto din întreaga lume. Ulterior, pentru a crește eficiența, a fost adoptată măsura creșterii zonei de schimb de căldură a aparatului de aer condiționat și a fost dezvoltat schimbătorul de căldură cu microcanale integral din aluminiu. Schimbătorul de căldură din aluminiu înlocuiește schimbătorul de căldură cu tub de cupru, care este ecologic, eficient și economisește energie și poate reduce costul cu mai mult de 50%. Prin urmare, micro-canalul a devenit cea mai bună alegere și priză pentru înlocuirea aparatelor de aer condiționat de acasă și comerciale.
TS poate furniza diferite dimensiuni de tuburi de extrudare din aluminiu micro-multiport. Tuburile noastre MPE au o precizie dimensională ultra-înaltă, un aspect bun și o etanșeitate bună la aer.
Specificația tuburilor din aluminiu de extrudare Micro Multiport
numele produsului | Tub MPE (tub de extrudare micro-multiport) |
Material | Aluminiu |
Nota | 1050, 1100, 3003, 3026, 3102 |
Temperament | H112 |
Tip | Drept, Coil |
Formă | Rotund, Pătrat, Cuspat |
Lăţime | 3 mm-60mm |
Înălţime | Mai mic sau egal cu 3,50 mm |
Grosimea peretelui plat | 0,15 mm-0,45 mm |
Diametru hidraulic | Mai mic sau egal cu 1 mm |
Lungime dreaptă | 50 mm-6000mm |
Diametrul interior al bobinei | 400 mm-550mm |
Diametrul exterior al bobinei | 700 mm-1500mm |
Lățimea bobinei | 300 mm-1000mm |
Standard | GB/T 33230-2016 |
Tratament de suprafață | Pulverizarea cu zinc |
Certificat | Iso 9001 |
Termeni de plată | L/C, T/T, Vest Uniune |
Aplicație | Frigider, Aer conditionat, Evaporator, Condensator, Schimbator de caldura, Congelator, Radiator auto, Cuptor pe gaz, Sistem HVAC&R |
compoziția chimică (%) a tuburilor de aluminiu de extrudare micro-multiport
Nota | COMPOZIȚIA CHIMĂ (%), max | |||||||||
Mn | Și | F | Cu | Cr | Mg | Zn | Ti | V | Al | |
1050 | 0.05 | 0.25 | 0.40 | 0.05 | - | 0.05 | 0.05 | 0.03 | 0.06 | Odihnă |
1100 | 0.05 | Si+Fe 0.95 | 0.05-0.20 | - | - | 0.10 | - | - | Odihnă | |
3003 | 1.00-1.50 | 0.60 | 0.70 | 0.05-0.20 | - | - | 0.10 | - | - | Odihnă |
3026 | 0.40-0.90 | 0.25 | 0.10-0.40 | 0.05 | 0.05 | 0.10 | 0.05-0.30 | 0.05-0.30 | - | Odihnă |
3102 | 0.05-0.40 | 0.40 | 0.70 | 0.10 | - | - | 0.30 | 0.10 | - | Odihnă |
proprietățile mecanice ale tuburilor de aluminiu de extrudare micro multiport
PROPRIETĂȚI MECANICE | ||||
Nota | Temperament | Rezistența la tracțiune, MPa, min | Limita de curgere, MPa, min | Alungire (%), min |
1050 | H112 | 60 | 20 | 23 |
1100 | 75 | 20 | 20 | |
3003 | 95 | 35 | 20 | |
3026 | 85 | 35 | 20 | |
3102 | 75 | 30 | 22 | |
fabricarea tuburilor din aluminiu de extrudare micro multiport
Tuburile MPE sunt fabricate din tije de aluminiu rafinate prin extrudare la cald, cu un raport de extrudare de peste 400 ori. Materia primă a acestui tub plat din aluminiu este o tijă de aluminiu rafinată, de înaltă puritate, cu un conținut total de hidrogen de cel mult 0,09%. Acest lucru se datorează faptului că tuburile MPE au o grosime a peretelui foarte subțire. Dacă puritatea și conținutul de hidrogen al materialului tijei de turnare nu îndeplinesc cerințele, doar o mică gaură de aer sau o includere va cauza scurgerile tuburilor.
După ce extrudarea la cald este finalizată, este necesar să folosiți tehnologia de pulverizare cu zinc de suprafață pentru a pulveriza un strat subțire de zinc pe suprafața exterioară a tuburilor MPE. Motivul pentru care trebuie să facem acest lucru este că au un mediu frigorific în interior, cu coroziune atmosferică în exterior, le este ușor să producă scurgeri. Prin pulverizarea stratului protector de zinc, îi vom crește capacitatea anticorozivă și îi vom prelungi durata de viață.
toleranța tuburilor de aluminiu de extrudare micro-multiport
Tip | Dimensiune, mm | Toleranță, mm |
Lungime | L Mai mic sau egal cu 1000 | ±0.5 |
1000<> | ±1.5 | |
2000<> | ±2.0 | |
Lăţime | ±0.05 | |
Înălţime | ±0.02 | |
Grosime | ±0.05 | |
caracteristicile tuburilor din aluminiu extrudat cu microporturi
- Conductivitate termică ridicată și performanță bună de disipare a căldurii
- Rezistență ridicată, capabilă să reziste la o presiune și extrudare mai mare
- Rezistență excelentă la coroziune, capabilă să se adapteze la diferite medii și medii dure
- Precizie dimensională ultra-înaltă
- Aluminiul are o densitate redusă și o greutate redusă
- Valoare mare de reciclare
aplicații ale tuburilor de aluminiu de extrudare micro-multiport
- sistem de aer conditionat auto
- Schimbător de căldură
- Condensator
- Aparate electrocasnice, cum ar fi congelatoare, frigidere și mașini de spălat vase
- Evaporator
- Mai rece
